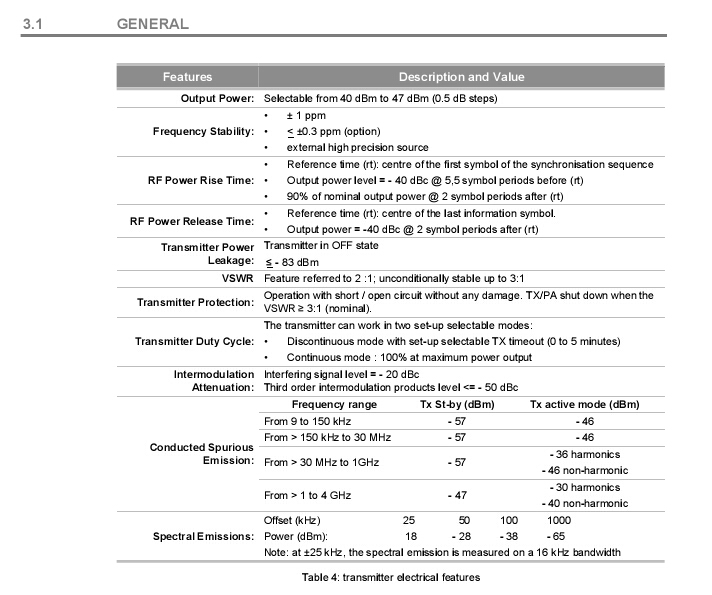

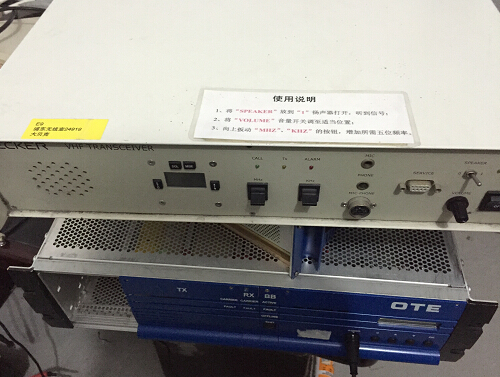

OTE DTR100说明书 参数表

http://pan.baidu.com/s/1sjxdBS5

可通过AK1000遥控盒远程操作，网络传输。可双线路RJ45。

OTE相关资料

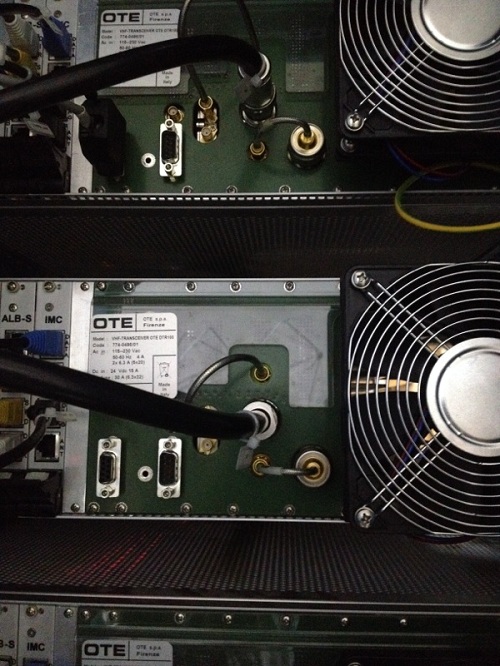

1、         遥控器与主用OTE电台ALB-S板的P-DIR口和IMC板的CTRL口、备用OTE电台IMC板的CTRL口连接。

2、         主用OTE电台ALB-S板的P-SWD和备用OTE电台ALB-S板的P-SWD相连；主用OTE电台ALB-S板的B-SWD和备用OTE电台ALB-S板的B-SWD相连。主用OTE电台IMC板的DATA口与备用OTE电台IMC板的DATA口连接。

3、         主用OTE电台IMC板的ANT口和9针D型口（AK100技术手册P37-19口“服务口”）连接到RFSU100的F4口。

4、         当OTE工作在AM-DSB模式时，主备机IMC板的DATA口支持主备机间的数据链路连接，完成切换功能。（1-地；2-RS232TX；3-地；4-RS232RX；5-地；6-RTS；7-地；8-CTS）

5、         OTE电台IMC板的CTRL口用于输入和输出的附加控制和告警输出，所有的输入和输出信号均经过光耦。（PTT，MUTE，ALARM）

6、         OTE电台IMC板的ANT口提供切换射频电缆的驱动信号。（SW_ANT）

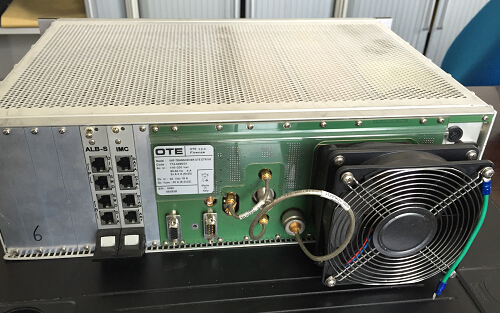

7、         关于ALB-S板：( Analogue Line Barrier Card-System：模拟线路接口板-系统)信号和数据板；P-SWD：Primary line-switched；B：Backup line；DIR镜象SWD。（DIR/SWD：1-M+、2-M
-、3-AF RX+、4-AF RX-、5-AF TX+、6-AF TX-、7-E+、8-E-）

8、         OTE的配置方式见DTR100技术手册P214。

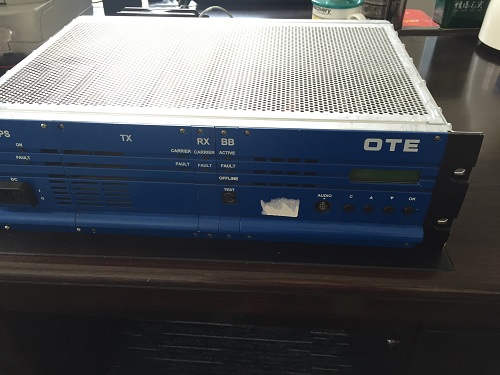

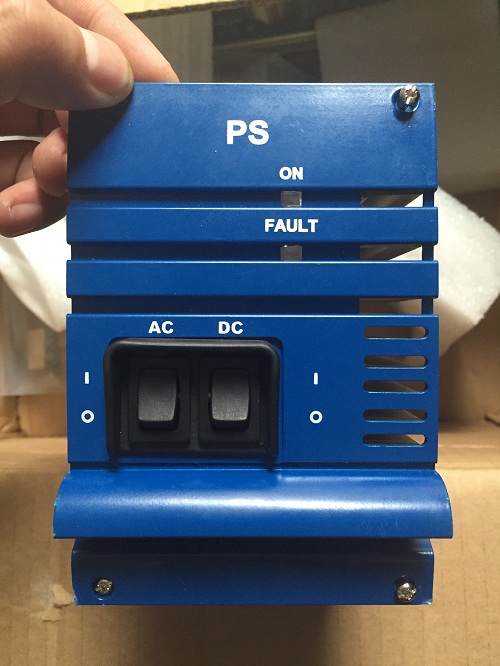

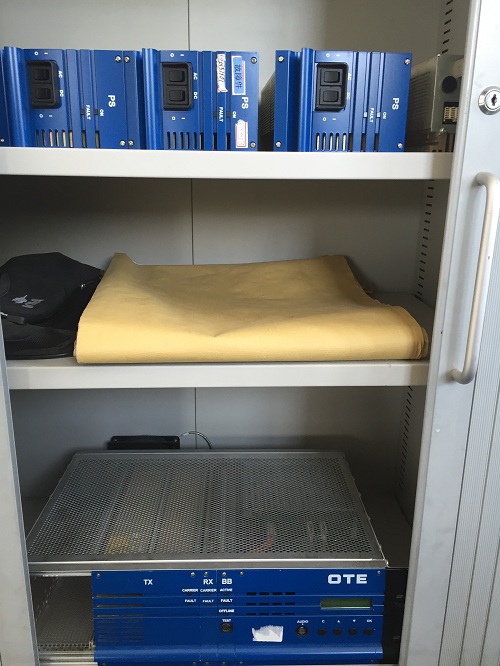

9、         收发信机的基本模块包括：TX；RX；BB（Base Band module）；PS（Power Supply module）。

10、     完成操作维护和本地管理功能的管理模块有：IMC/MSIC卡；控制面板。

11、     与外部语音交换设备连接的是线路接口板：Line Barrier Card（例如：ALB-S；ALB-M）

12、     DTR100的参数设置步骤见DTR100技术手册P232。

13、     测试天线的VSWR，见DTR100技术手册P235。

14、     参数设置前，需要“OFF LINE”，因为在“ON LINE”状态下许多参数不能编辑。

15、     设置RS485地址就是为DIAG端口指定一个专用的物理ID地址。

16、    进入OTE设置界面的密码：全是“上尖头“，再按“OK”。
