JOTRON 7000系列VHF/AM 电台是通过现代模块设计的。它既便于安装在世界各地机场的大型设备间内，也可以安装在轮船或者油时上做为桌面设备。该产品已通过ETSI EN 300676标准的测试和认证。

TR-7510/25/50 (10/25或者50W)由一台单独的发射机TA-74xx和一台接收机RA-7202组成。

该电台可使用118-137MHz的所有频道（或另选156MHz)，TR-75xx系列可安装在一个3HU高 19"的盒子里，（也可选择安装在桌面上），频道间隔为25kHz（或选择12.5/8.33 kHz).

◇发射/接收的微电控制　　◇可调整的多波段功率的RF输出/可编程的固定信道操作　　◇可调整的RF电源输出　　◇25kHz，12.5kHz或8.33kHz的频道间隔可供选择　　◇所有功能均可在远程和本地进行操作　　◇内置的同轴天线控制调转至备用设备　　◇RS-485数据总线


特点：

液晶显示
操作频率用8位的数字组显示。用一个按钮即可选择发射机与接收机内部不同而有效的频率数字组。如果出现报警，产生报警的原因就会自动显示在屏幕上，便于进行系统维护。

简易的频数设置
通过两个按钮，采用增加/减少的方式选择合适的信道间隔。通过这两个按钮也可设置电台的技术参数。

可编程的操作
系统可通过编程操作对一个个别的通道进行维护，通过此项操作可对多达99个通道进行个别维护。通过远程线路也可进行此项操作。

RS-485数据总线
通过连接一个RS-485串口可以远程控制和监视多达255台设备。所有的设备均需设置各自的地址。

远程与本地的切换
可进行远程与本地的操作与维护，通过面板上的按钮可调整接收机声音输出的音量和发射机声音输入的灵敏度。

音量控制
用于调整本地扬声器的输出音量。

指示灯
分别有AC/DC电源指示灯，报警指示灯，低功率输出指示灯，远程控制指示灯，待机状态指示灯，抑制和发射指示灯等。



技术指标：
TR7550综合指标：

频率范围：118-137MHz。最高可选至156 MHz
频道间隔：25kHz/12.5kHz/8.33kHz（可选）
RF输入阻抗：50欧姆
稳定性：通常状态下±2.5/百万的故障率。8.33 KHz下±1.5/百万
频率间隔选择：25kHz。可选至8.33 kHz
电源：115/230V交流电, ±10/21.6-31.2V直流电，接地
操作循环：在环境温度低于40℃时达到100%。
操作温度：－20至＋55℃
贮藏温度：－40至＋70℃
功耗：＜300VA（TR-7550），接收机低于10瓦
尺寸：19″标准工控机架，高3U
重量：约9公斤

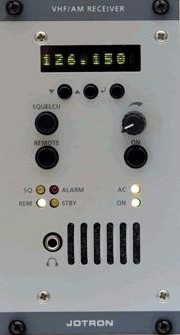

接收机：

灵敏度：10dB SINAD at 1 μV pd, m=0.30 , Acc.to IUT-T
抑制：1μV－25μV可调。滞后作用：＜3dB。开/关＜50ms
邻近频道调整：25kHz下小于70dB，8.33kHz下小于60dB
交叉调制：＞85 dB。＞100kHz频率偏移
失真反应：＞80Db
Intermodulation Immunity:>75db ref.1uv EMF.2 interfering signals>100khz offset from receiving frequency.
模块化/非敏感度：＞90 dB＠1MHz
AGC: <3db from -107 to +5 dBm input signal. Attac time:50ms, Recovery time:200ms.
Spurious radiation: <2nW
图像衰减：＞100 dB
音频响应：25KHz：+1/-3dB rel.to 1KHz 300-3400 Hz -25dB at 5000Hz；25KHz：+1/-3dB rel.to 1KHz 300-2500 Hz -25dB at 3200Hz
THD: <5%
AF互调：＞40 dB
S/N: >40dB, 100uV,30% mod, 1kHz. Weighted ITU-T.
音频输出阻抗：600欧姆

发射机：

调制：调幅可达95%
谐波发射：＜80dBc
Standing wave radio: 1:Infinity. Output is reduced automatically with severe mismatch.
功率输出：最大50W（可调），TR-7525：25W，TR-7510：10W
连接天线：50欧姆 N-connector.
T/R RELAY: Built in. Keyed relay contacts available for external equipment.
Keying time: Less than 20ms.
线路输入：600欧姆，－20至＋10dBm
麦克风输入：动态的，灵敏度为2.5mV，连接端口在面板或远程接口上
低频压缩：30dB，少于3dB时将改变调制水平
噪音水平：调制90%时低于45dB
失真：调制90%时少于5%
驻波比率：1：无穷大，严重失谐时输出自动减弱
调节时间：少于20毫秒

TR7510



规格：

频率范围：118 – 137MHz。（也可选156MHz）

信道频率间距：25 kHz或8.33kHz（也可选12.5kHz）

射频输入阻抗：50Ω

频率误差：<± 1.5ppm（<± 1 ppm  0 - 40℃）

频率选择：25 kHz或8.33kHz

交流电源电压：115/230VAC -10 +15％/ 50-60Hz± 2％

直流电源电压：21.6 - 31.2V

占空因数：100％低于40℃环境温度

工作温度：-20℃至 +55℃时，环境空气相对湿度：90 % 在+40℃（不凝结）

存储温度：-40℃至 +70℃

功率消耗：最大，300VA（TR - 7550），接收器：小于10瓦特

大小：行业标准19 支架，高3U

重量：约9 kg



接收机：

灵敏度：10dB SINAD在1 μV pd，m = 0,30。Acc. to ITU-T

静噪：可从1μV调至25μV pd

滞后：<3 dB。

开幕/闭幕：<50 ms

相邻信道选择性：> 70 dB在25kHz，> 60dB在8.33KHz

交叉调制：> 85 dB > 100KHz的频率偏置

接收机响应免疫：> 80 dB

互调干扰：>> 75 dB ref. 1μV EMF.  2干扰信号> 100 kHz接收抵消

模块化/ Desensitisation：> 100 dB @ 1MHz

镜像抑制：> 100dB

 AGC： <3dB 输入信号从- 107至+ 5 dBm

阿塔克时间：50 ms，恢复时间：200 ms

杂散辐射：<2nW

音频响应：25 kHz ：1 / - 3dB rel.  1 kHz，300 - 3400Hz <-30dB在 5000 Hz

8.33 kHz：1 / - 3 dB rel.  1 kHz，300<-2500 Hz  - 30dB在3200 Hz

 THD：<5％

视频互调：> 40dB

S / N比率：> 40dB，100μV，30％mod，1kHz。有利ITU - T

音频输出阻抗：600Ω

发射机：

调制：调幅高达95％

泛音辐射：<80 dBc

驻波比率：1：∞输出量减少，自动出现严重错配

输出功率：最大，50W，可调整。 （TA-7525: Max. 25W, TA-7510: 10W.)

邻道功率：> 75 dBc/25kHz，> 55 dBc/8.33kHz

天线连接器：50ΩN - 连接器

 T/R继电器：内置继电器触点可用在关键外部设备

键控时间：小于20 ms

线路输入：600Ω，-20至+10 dBm

麦克风输入法：动态，灵敏度为2.5mV。在前控制板面或远程连接器

低频压缩（VOGAD）：30dB，水平小于3dB上调制变化

限：限制放大器防止调制

音频响应：25 Hz：：1 / - 3dB rel. 1kHz，300 Hz - 3.400 Hz   <-30 Hz在5000dB

8.33kHz：1 / - 3dB rel. 1kHz，300 Hz - 2.500 Hz   <-30 dB在3200 Hz

变形：小于5％可调为90％

忙声和噪声标准：超过45dB以下，调制至90％

TR7550 英文参数：
SPECIFICATIONS
Frequency range: 118 - 137 MHz. Optional to 156 MHz
Channel separation: 25 kHz or 8.33 kHz (12,5 kHz optional)
RF input impedance : 50 Ω
Frequency error: < ± 1.5 ppm (< ± 1 ppm 0 - 40ºC)
Frequency selection: 25 kHz or 8.33 kHz steps
Supply voltage AC: 115/230VAC -10+15% / 50-60 Hz ±2%
Supply voltage DC: 21.6 - 31.2 VDC negative earth
Duty cycle: 100% at ambient temperature below 40°C
Operating temperature: -20°C to +55°C, Ambient Air Humidity: 90% at +40ºC (non-condensing)
Storage temperature: -40°C to +70°C
Power consumption: Max. 300VA (TR-7550), Receiver only: Less than 10watt
Size: Industry standard 19” Rack, 3U high
Weight: Approx 9 kg
RECEIVER:
Sensitivity: 10 dB SINAD at 1 μV pd, m = 0,30. Acc. to ITU-T
Squelch: Adjustable from 1 μV to 25 μV pd
Hysteresis: < 3 dB. Opening/closing: < 50 ms
Adjacent channel selectivity: > 70 dB at 25KHz, > 60dB at 8.33KHz
Cross modulation: > 85 dB >100KHz frequency offset
Spurious response immunity: > 80 dB
Intermodulation immunity: > 75 dB ref. 1 μV EMF. 2 interfering signals >100 kHz offset from receiving
frequency
Blocking/Desensitisation: >100 dB @ 1MHz
Image Rejection: >100dB
AGC: < 3 dB from - 107 to + 5 dBm input signal
Attac time: 50 ms, Recovery time: 200 ms
Spurious radiation: < 2nW
Audio response: 25 kHz: +1 / - 3 dB rel. to 1 kHz, 300 - 3400 Hz
< -30 dB at 5000 Hz
8.33 kHz: +1 / - 3 dB rel. to 1 kHz, 300
< -2500 Hz -30 dB at 3200 Hz
THD: < 5%
AF intermodulation: > 40 dB
S/N ratio: > 40 dB, 100 μV, 30% mod, 1 kHz. Weighted ITU-T
Audio output impedance : 600 Ω
TRANSMITTER:
Modulation: AM up to 95%
Harmonic emission: < 80 dBc
Standing wave ratio: 1: ∞ Output is reduced automatically with severe mismatch
Output power: Max. 50W. Adjustable. (TA-7525: Max. 25W, TA-7510: 10W.)
Adjacent channel power: >75 dBc/25 kHz, > 55 dBc/8.33 kHz
Antenna connector: 50 ΩN - connector
T/R relay: Built in. Key relay contacts available for external equipment
Keying time: Less than 20 ms
Line input: 600 Ω, -20 to +10 dBm
Mic input: Dynamic. Sensitivity 2.5mV. On front panel, or remote connector
LF compression (VOGAD): 30 dB, with less than 3dB change in modulation level
Limiter: Limiting amplifier prevents over modulation
Audio response: 25 kHz: : +1/ - 3 dB rel. to 1 kHz, 300 Hz - 3.400 Hz
<-30 dB at 5000 Hz
8.33 kHz: +1/ - 3 dB rel. to 1 kHz, 300 Hz - 2.500 Hz
<-30 dB at 3200 Hz
Distortion: Less than 5% at 90% modulation
Hum and noise level: Better than 45 dB below at 90% modulation





TA7400系列发射机：
覆盖全部航空频道（118-137MHZ)，可选144MHZ。
固定频率工作，本机或遥控现场编程。
电压范围：21.6-31.2VDC或230VAC，当AC故障时自动转换到DC。
操作员使用本机前面板来控制所有功能
RS-232/RS-485串行数据总线
两线RS-485可以控制管理多达128部电台
内置消噪装置、音频AGC电路、自动诊断装置(BITE),自动诊断装置连续检测接收机的重要参数，并在本机或遥控器上显示诊断结果
前面板显示警告信号，在主备系统，次警告信号可以用于启动另一台备用发射机
内部装有自动测试设备（ BITE ），连续监视并检查重要参数 ; 具有 RS232/RS485 口，最多可以管理 128 部发射机 ; 内部有同轴继电器（为主 / 备机配置使用） ; 前面板显示报警信息 ; 使用报警信号自动启动备用发射机
主要技术指标：
频率范围： 118—137MHz( 可选 144MHz)
频道间隔： 25KHz 、 12.5KHz 或 8.33KHz. 。
输出功率： 50W/25W/10W
键控时间： <20ms
失 真： 90% 调制度时， <5%
电源电压： 21.6--31.2VDC 或 230VAC/115VAC
工作温度： -20 — +55 ℃
外型尺寸： W X H X D( 142mm x 128mm x 230mm)
重 量： 3.0kg
