PAE T6TR B6550.pdf 中文参数表

 Park Air T6 B6550 VHF.pdf 原厂彩页

T6TR Mk6 50 W VHF Transceiver.pdf说明书





PAE T6 有三个型号，分别为 PAE T6TR收发一体机和PAET6T\PAE T6R（发射机、接收机）



简介



本章简要地介绍T6TR VHF 50W 多模式收发信机。



用途

T6TR VHF 50W多模式收发信机适用于固定的地面台站如机场或航路甚高频台。收发信机可工作在话音模式和ICAO定义的数据模式。标准型电台可用频段为118至136.975MHz，扩展型电台可用频段为112至155.975MHz。



根据电台中安装的软件的不同，电台可选择以下工作模式

AM-Voice 所有型号的收发信机都有这个模式.

AM-MSK(可选)

Mode 2(可选)

Mode 3(可选)

注：其中数据模式2和数据模式3是ICAO定义的用于甚高频地空数据链的。数据模式2在英国等国家已使用，数据模式3在9.11事件后已停止开发。

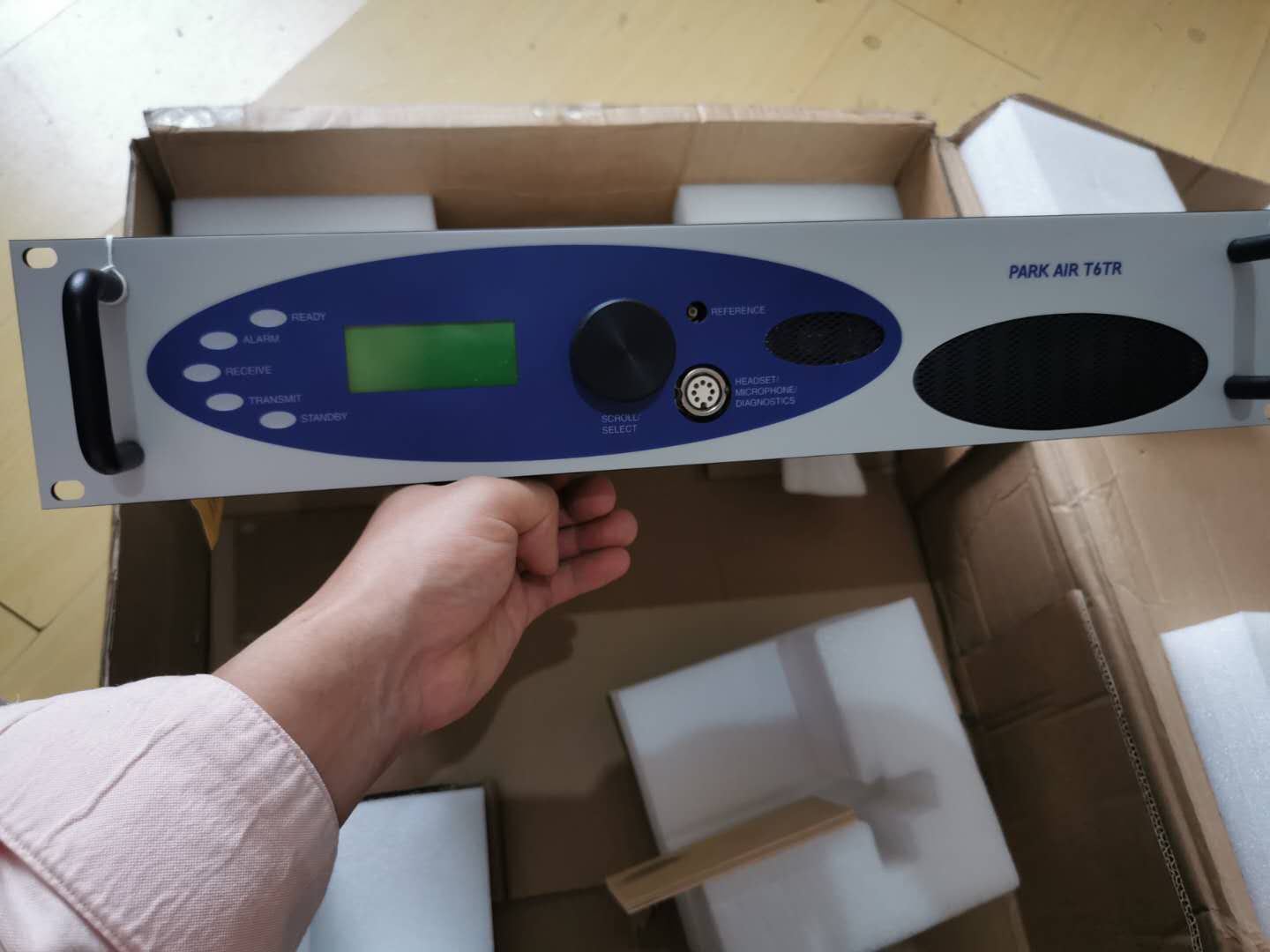

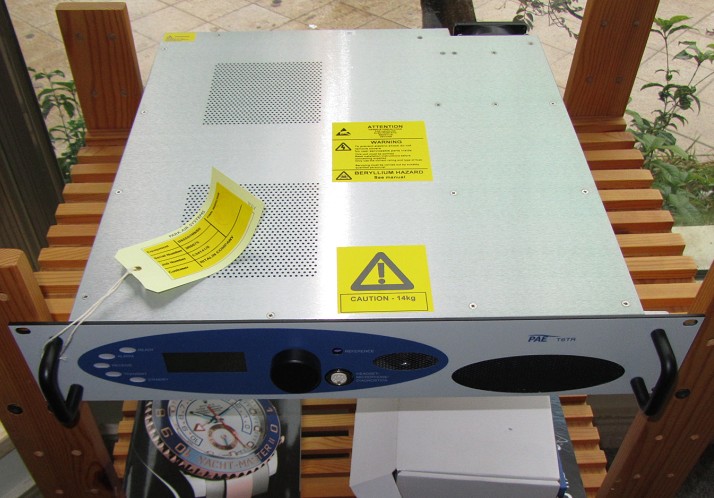

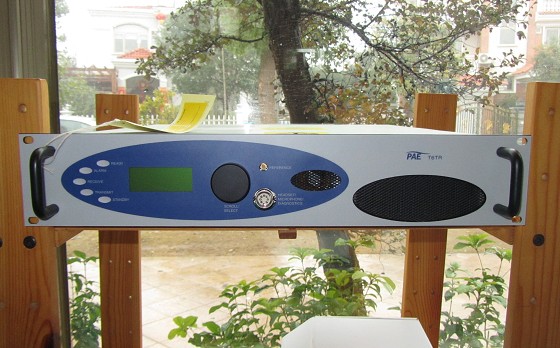

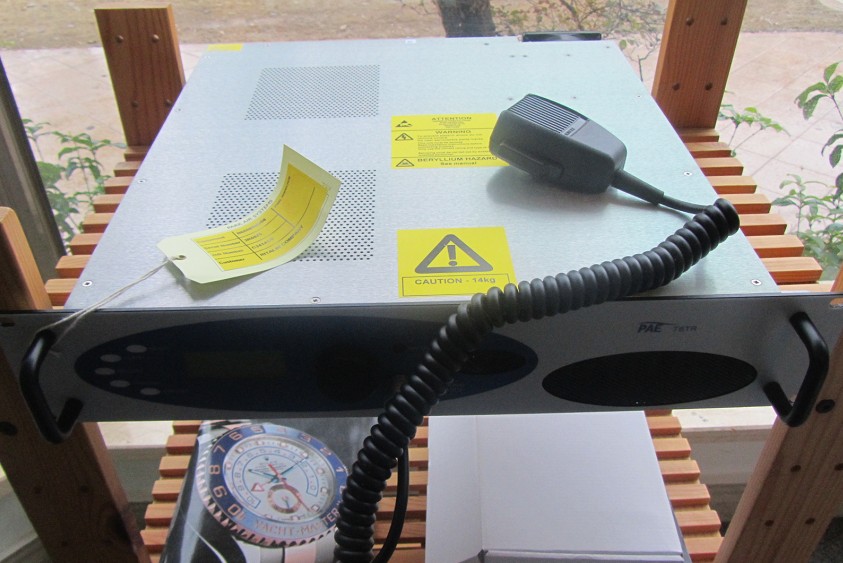

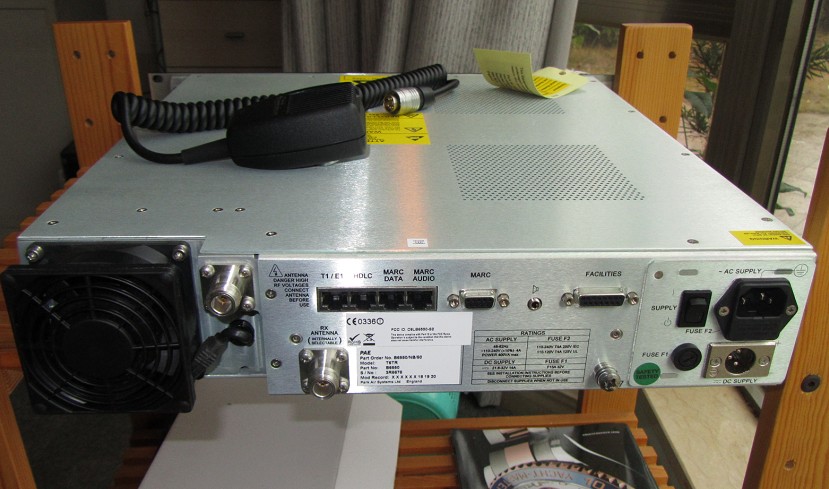

图1  T6TR VHF 50W 收发信机

型号和部件号

下表是T6TR VHF 50W 收发信机两种型号的差别：

描述	部件号	频率范围	信道间隔	特殊应用
T6TR 50 W 标准型收发信机	B6550/NB/50	118-136.975MHz	25kHz或8.33kHz	使用25kHz信道间隔时支持2,3,4,5频偏操作； 使用8.33kHz信道间隔时只支持2频偏操作
T6TR 50 W 扩展型收发信机	B6550/WB/50	112-155.975MHz	25kHz或8.33kHz



机械部分的安装

收发信机适用于工业标准的19英寸机柜，占用2U的空间，另外收发信机可以不使用机柜独立安装，为此需要一个桌面安装套件做为附件使用。



频率选择

此收发信机为单频率合成器电台，它可工作在8.33kHz和25kHz的信道间隔。收发信机可识别ICAO格式的输入频率（注：ICAO对8.33kHz和25kHz信道间隔的工作频率有不同的标识方法，之后的章节中会详细讲述）,收发信机会自动选择正确的信道间隔。为实现多信道操作，收发信机可预先存储最多100个信道频率，方便即时调用。存储的信道频率可以是8.33kHz和25kHz信道间隔的频率的混合。所有可用的频率可以通过收发信机前面板或兼容遥控设备进行选择。



工作参数

收发信机的工作参数通过前面板的多功能旋转/选择开关设置，或使用虚拟前面板软件 VFP在一台个人计算机上进行设置。



虚拟前面板软件

虚拟前面板软件(以下简称VFP)可在随电台包装的光盘中找到，它可运行在windows2000或XP操作系统下。VFP可以修改收发信机的设置和信道信息,它能够显示当前的自检状态、历史自检状态,还可以锁定收发信机前面板,同时该软件还提供了一些维护功能。典型的VFP界面如图2所示。使用VFP相比直接使用收发信机前面板有以下优点：

  · 收发信机当前的设置和存储的信道可以导出为一个文件,并保存在硬盘上,之后可以再导入到收发信机里，可称该文件为“镜像”文件。

  ·可以把上述含有收发信机的设置与存储信道信息的镜像文件通过VFP打印出来。

  ·可以通过VFP软件锁定收发信机的前面板，只有通过VFP才可以解除前面板的锁定。







说明书、参数表

http://pan.baidu.com/s/1gdfNicN

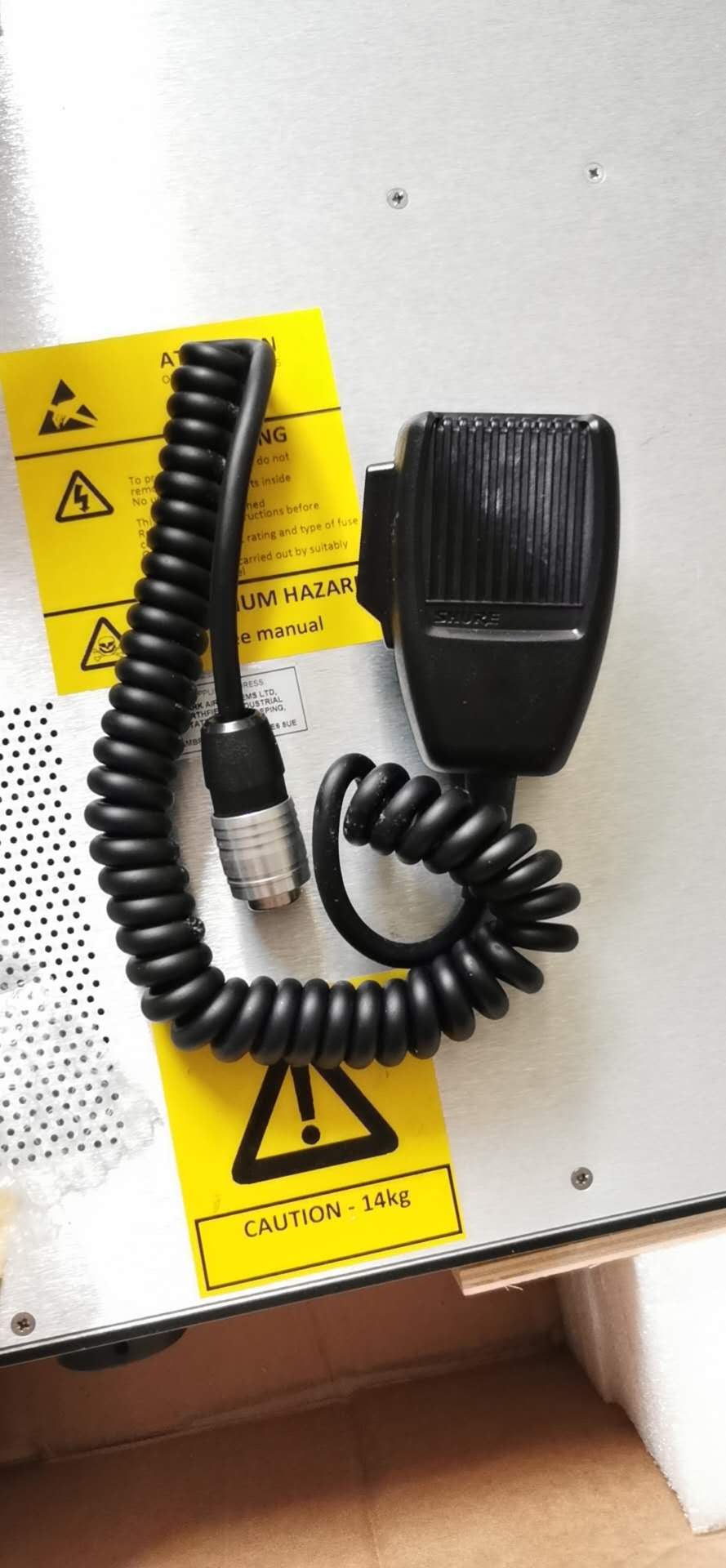

基地台。只有主机，话筒需要单独付费，另外购买。
